我廠采用優(yōu)質碳素鋼和合金鋼圓鋼棒生產球磨鋼球。軋制后的紅態(tài)鋼球立即進入本廠專門設計的特殊熱處理設備進行在線淬火和回火熱處理。
可使產品獲得均勻一致的硬度和很高的耐磨性能。我廠也可以按照客戶的特殊要求，在熱處理車間將鋼球進行再加熱熱處理。
我廠生產的磨礦介質的硬度分為“平均表面硬度”和“平均體積硬度”兩大類。
1、平均表面硬度
按平均表面硬度生產的產品具有一個硬的表層，心部較軟，具有良好的彈性和抗破碎性。這類產品的尺寸系列通常為￠60~130mm。產品牌
號和硬度值如下：

2、平均體積硬度
按平均體積硬度生產的產品具有極高的硬度并具有貫穿其整個體積，具有極好的耐磨損性能并一直保持到極小的直徑。
這類產品的尺寸系列通常為￠20~80mm。產品牌號和硬度值如下：

“平均體積硬度”被普遍認為比“平均表面硬度”更能說明產品的耐磨損性能。

球磨鋼球的硬度值按照中華人民共和國國家標準GB230-80《金屬洛氏硬度試驗方法》之規(guī)定制度取試樣進行測定。
鋼球平均表面硬度值的測定方法為：在每個樣品鋼球的表面上任意測定四個點的硬度值，取其算術平均值作為該樣品的平均表面硬度值。

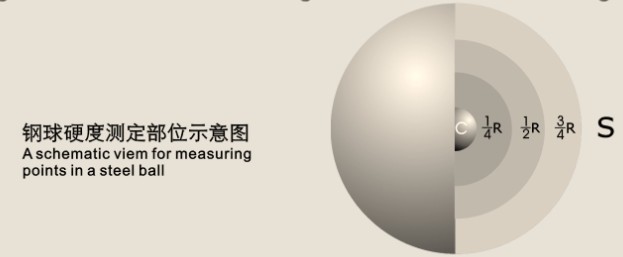

鋼球平均體積硬度值的測定方法為：每個樣品鋼球測定五個點的硬度值，其中一個點在鋼球的表面上，
另四個點分別在鋼球同一全剖面上，另四個點分別在鋼球同一全剖面上的3/4 R、1/2 R、1/4 R及球心處。鋼球平均體積硬度按下式計算：
平均體積硬度=0.289×表面處之硬度值
+0.437×3/4R處之硬度值
+0.203×1/2R處之硬度值
+0.063×1/4R處之硬度值
+0.008×球心處之硬度值
我們認為在544VHN（500BHN）以上用洛氏硬度（RCHN）計量磨礦介質的硬度更為適當。
